癌 症
每每提及这两个字
本鹅心里都要“咯噔”一下
虽然这个话题有些沉重
但时代在进步，科技在发展
癌症现如今也并非是绝症
作为治疗癌症的主要手段之一，多年来，放射疗法也在不断升级和改进，其中质子治疗这个放射治疗领域的“新秀”，因具有精度高、对癌细胞杀伤效果好、副作用小三大优势，被公认为目前尖端的放射治疗技术，在整个肿瘤治疗界也是大放异彩！
而不久之后
深圳人在“家门口”就能尝试
这项最前沿的医疗资源啦！
因为——
深圳市质子肿瘤治疗中心项目
正在加快建设

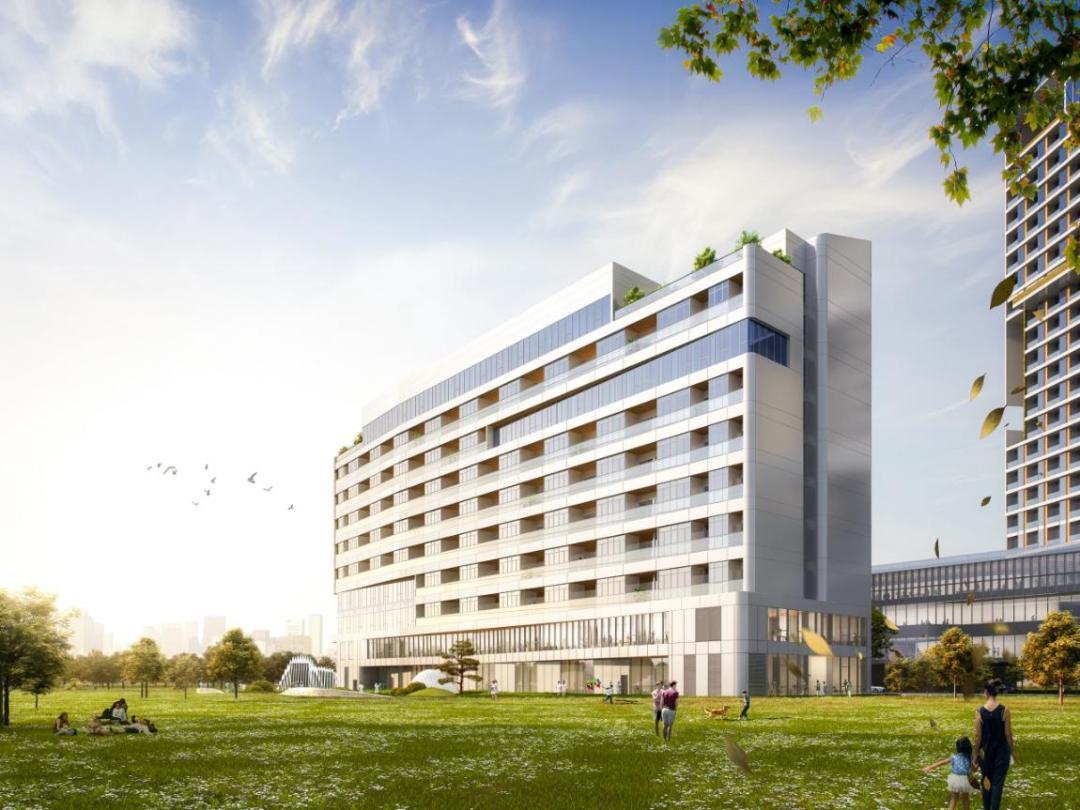

质子肿瘤中心南立面人视图
深圳市质子肿瘤治疗中心项目位于龙岗区宝荷路113号中国医学科学院肿瘤医院深圳医院西南侧，用地面积约6000平方米，总建筑面积3.5万平方米，主要规划建设质子治疗室、直加治疗室、GCP病房、住院病房等，设置床位300个。
作为深圳市“十三五”重大民生工程之一，深圳市质子肿瘤治疗中心项目将引进国内外先进的质子放射治疗系统，将高起点、高水平建设深圳肿瘤放射治疗基地。
项目于2020年开工，预计2023年完成主体建设，2024年完成设备调试，届时可为深圳和周边地区肿瘤患者提供比肩国际水准的治疗服务，可缓解深圳及周边肿瘤病人看病难的突出问题，配合深圳打造国际化医疗中心城市，对提升深圳医疗服务辐射力和国际影响力具有重大意义。
近日
深圳市质子肿瘤治疗中心项目建设
迎来重大突破——
内嵌45厘米厚、144吨重钢板的
防辐射钢板墙吊装
首战告捷！
这是目前全国质子医院项目中
尺寸最大、重量最大且无实施先例的
防辐射钢板墙
深圳市质子肿瘤治疗中心项目最神秘及核心之处，在于地下室的质子治疗区。治疗区设计有6块“重大”的防辐射钢板墙内嵌在混凝土墙体内，6块钢板墙总重达487.1吨。
……
在墙体中嵌入钢板防辐射的做法
其实并不常见
通常做法为加大混凝土墙体厚度
或用铅板代替
为啥咱们需要这么重的钢板墙？
是不是有点夸张了？
由于深圳市质子肿瘤治疗中心为目前全国在建质子中心中仓位最多、出束能量最大的医院，且随着评价标准越来越严格，所需防辐射措施也更为严苛，因而防辐射钢板墙就显得至关重要了。
不过
这么“重大”的防辐射钢板墙
是怎么嵌进混凝土墙体的呢？
第1步
化整为零、逐个击破
由于整体吊装重量已突破极限，市建筑工务署采取对厚钢板进行分片（50-70毫米一片）分块（高度4米以上分两段）的方案，逐片吊装到位后，现场进行螺栓连接拼装，重新组成“一整块”钢板。

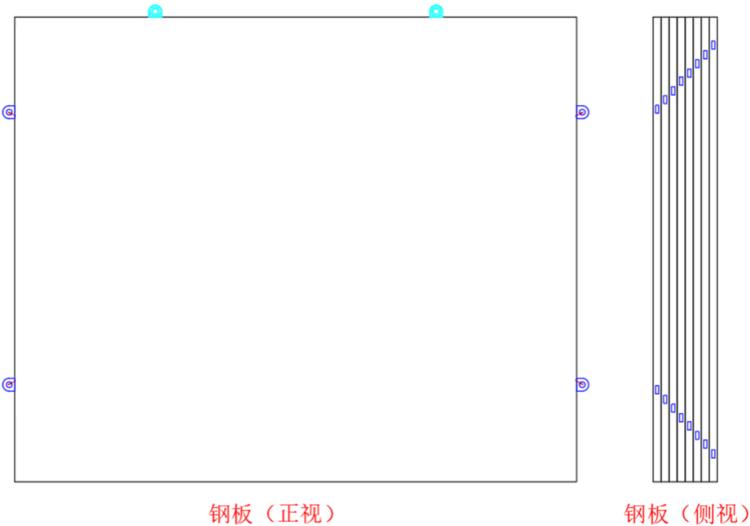

分片示意图
第2步
通过扶壁柱安装固定
通过预埋件，连接扶壁柱形成稳固的扶壁体系，再将钢板通过螺栓与扶壁体系可靠连接，最终使得钢板吊装完成后能屹立不倒。

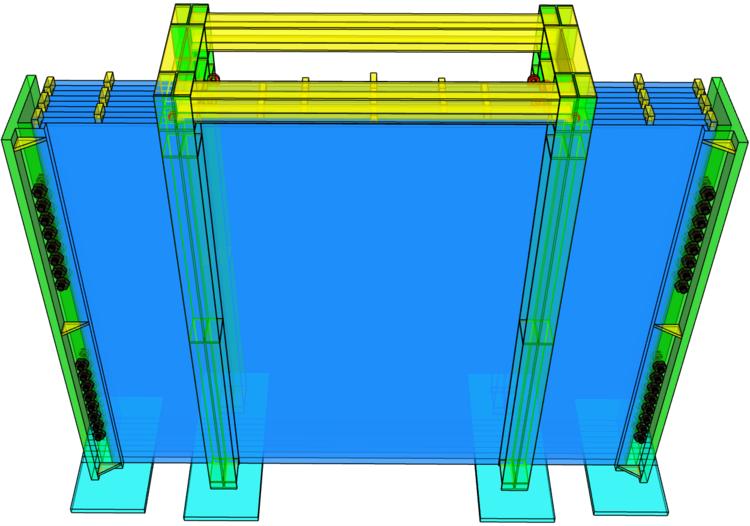

扶壁柱内钢板安装完成BIM图
同时，项目BIM中心实时建立混凝土结构、内嵌钢板及整套扶壁体系、机电预埋管线、墙体钢筋的三维模型，将冲突点提前沟通解决，确保安装时无冲突。

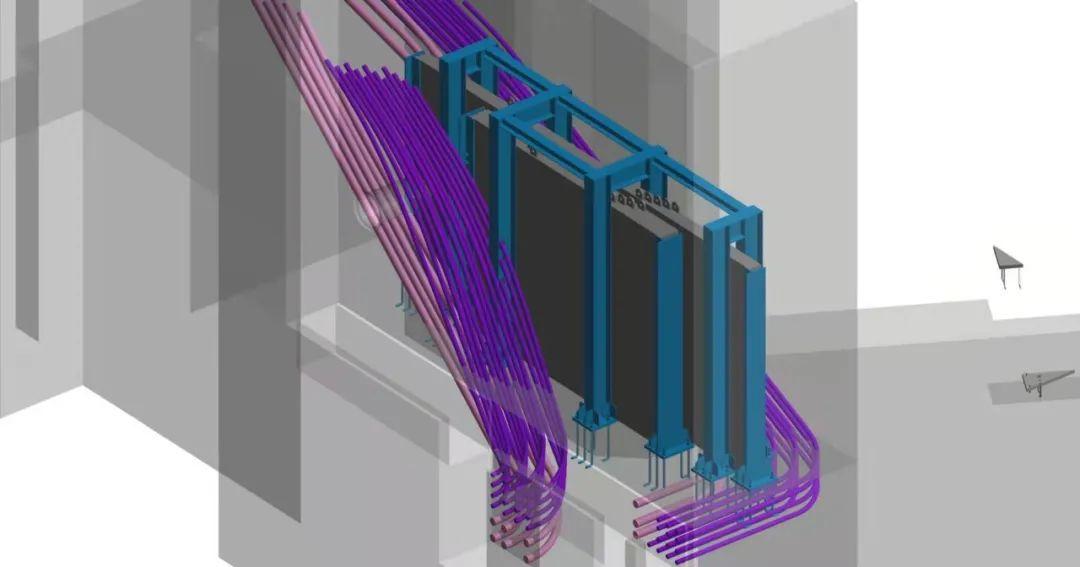

冲突调整后BIM图
第3步

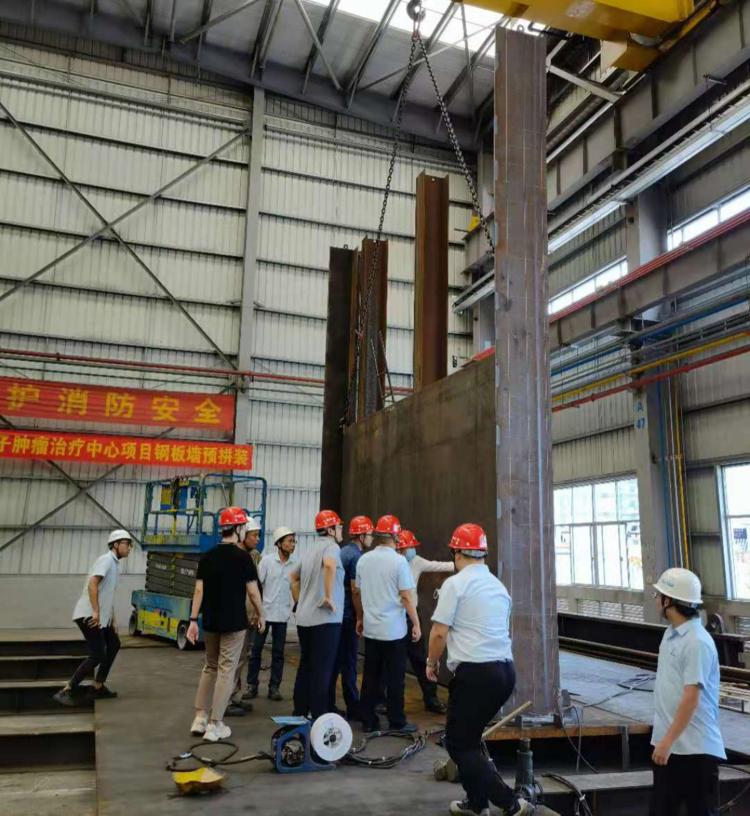

实施钢板预拼装
按现场工况1:1进行预拼装演练，优化了扶壁体系受力问题及通过螺栓连接扶壁柱与钢板的耳板形状问题。
第4步
正式吊装准备
成功安装扶壁柱并通过验收；
10块单片重量为6.1吨至9.7吨不等的钢板全部到达项目现场。
400吨汽车吊（本项目吨位最大的汽车吊）严阵以待，最大程度地将荷载释放在不影响基坑安全的区域。
第5步

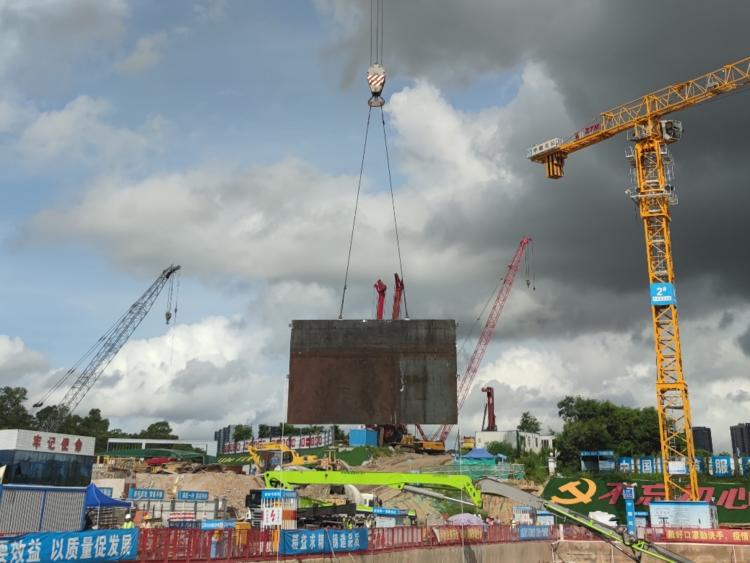

正式吊装
吊装相关旁站人员全部到位后，对吊装司索工、操作工等工种进行吊装前的现场交底。
现场将处于吊装范围内的场地设置为警戒区，对所有人员进行疏散。
一切准备就绪，安全管理人员发出“现场已经具备吊装条件，可起吊”的指令，钢板墙逐块往预先设计好的“轨道”输送，直至最后一块钢板吊装完成。总过程持续8小时，比预计用时缩短近3小时。

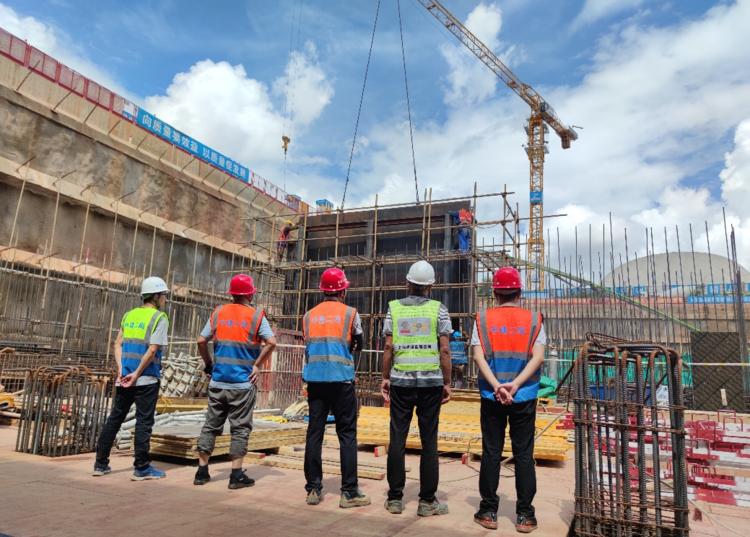

首战告捷！从清晨的朝阳到傍晚的夕阳，阳光映照着所有建设者的汗水与荣耀。
深圳市质子肿瘤治疗中心项目的建设者
如“钢铁侠”一般
还会迎接更多无实施先例难题的挑战
“钢铁侠”的故事将成为
“春天的故事”的一个片段
书写着深圳建设者们
不畏困难的精神和心系百姓的情怀

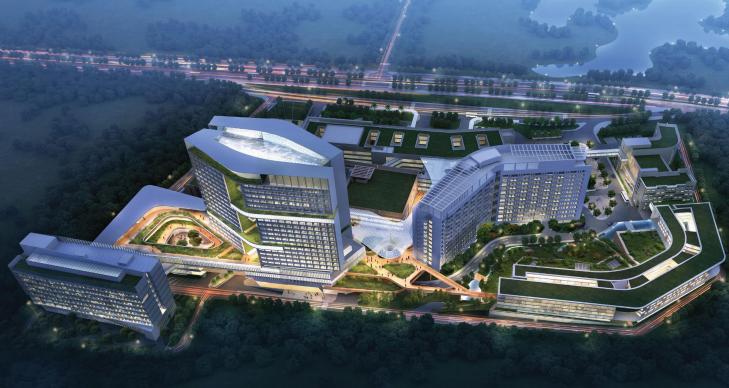

质子肿瘤治疗中心项目的建成
也将有力推动中国医学科学院肿瘤医院深圳医院
成为国家癌症中心的南方基地
从“病有所医”到“病有良医”
让我们共同期待~
